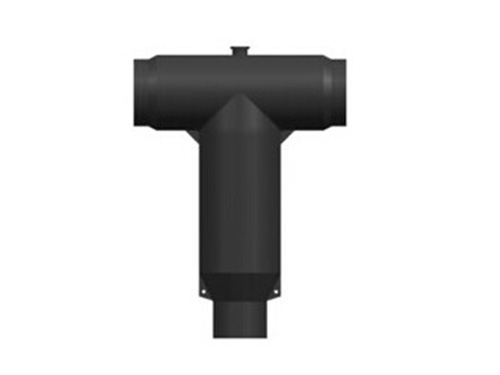

● 通过630A预制式接头实现单相或 三相绝缘电缆和变压器、开关柜、 分支箱等其他设备的连接。

● 适用于户内和户外安装。

● 最高系统电压36kV

● 持续额定电流630A （900A过载可 持续8小时）

● 电缆特性

-聚合物绝缘（XLPE、ERP等）

-铜或铝导体

-具有半导电或金属屏蔽

-导体尺寸：12kV 25-400mm2 24kV 25-400mm2 36kV 25-300mm2

● 当与适合的套管或插头配合时，提供全屏蔽和全密封可分离连接

● 可长期在水下和其他恶劣的条件下运行

● 内置式电容测试点用以测定线路带电状态，须与带电显示器配合使用

● 无最小相间安全距离要求

● 安装可以是垂直、水平或任意角度

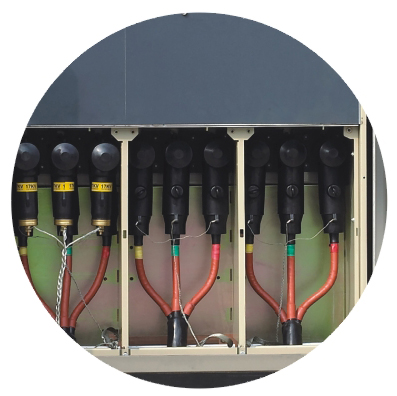

产品应用示例

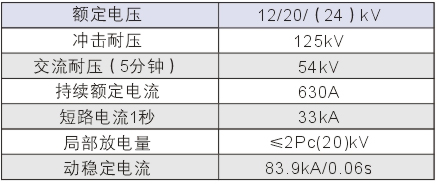

电气参数

安 装

● 无需任何特殊工具，包带或填充

● 电缆接头安装到相关部件后立即通电运行

● 提供常规的装配件及安装说明书 （特殊要求请与我司联系）

主要包装

● 630A 欧式前接头本体

● 绝缘子(含半导电封帽)

● 防尘帽(非绝缘保护帽)

● 应力锥

● 压接端子

● 双头螺栓

● 铜接地线、硅脂、清洁纸

● 安装标尺卡、安装指导说明书

● 产品合格证

  产品装箱参数

3只/盒 重量：5.64 kg 体积：30cm×25cm×22 cm

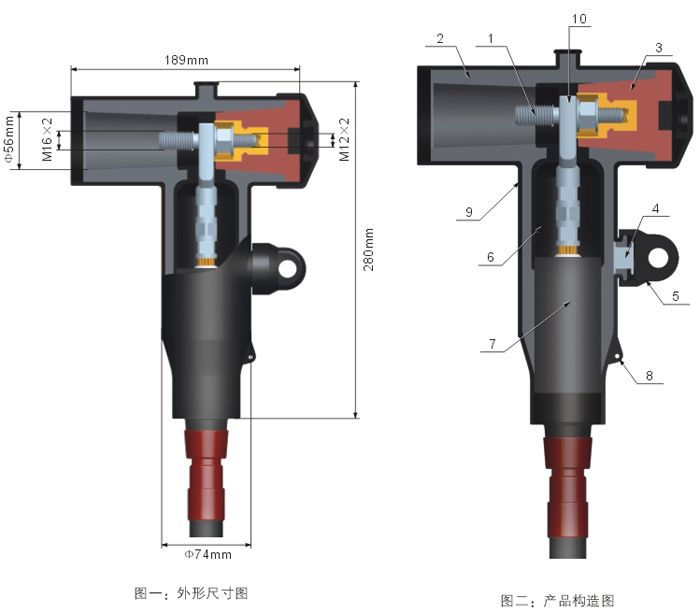

产品构造

1、 双头螺栓 镀锡的铜螺栓确保导体和套管紧密配合

2、 绝缘层 特有的配方和混合技术确保预制EPDM绝缘橡胶的优质品质

3、 绝缘子 环氧树脂绝缘子内含有带螺纹金属件可以确保与双头螺栓紧密配合

4、 电容测试点 电容测试点用于测试线路是否带电

5、 测试点盖 预制的EPDM导电测试点盖保护测试点并在正常运行中将其接地

6、 内半导电层 预制的EPDM导电橡胶有效的控制电气应力

7、 应力锥 不同尺寸的应力锥配合电缆接头使用，能确保水密封以及电缆应力释放

8、 接地眼 预注到外屏蔽中用于接地线的连接

9、 外半导电层 预制的EPDM导电橡胶与电缆屏蔽层搭接使屏蔽连续，并确保外半导电层处于接地状态

10、 压接端子 全铜或铜铝压接端子适用于铜或铝导体
