产品详细
产品详情

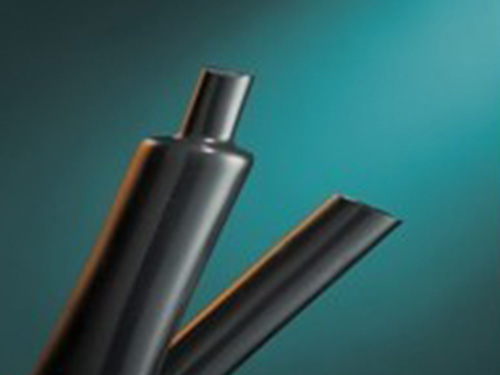

3:1双壁（带胶）热缩套管由外层交联聚烯烃和热熔胶双层构成,内外层均为阻燃材料，能缓冲机械应变和密封性强，主要功能是密封防水、防腐、防漏气、多股线束和绝缘，广泛用于各类线束、船用电线电缆和金属管需要密封防水、防潮防腐场合的绝缘、捆扎固定等领域。
产品特点
● 满足AMS-DTL-23053/4标准要求
● 高阻燃、抗紫外线
● 起缩温度：≥70℃；
● 终缩温度：≥125℃
● 使用温度：-45℃～135℃
● 收缩比例：3：1
● 环保标准：RoHS
● 标准颜色：黑色
产品特点
● 满足AMS-DTL-23053/4标准要求
● 高阻燃、抗紫外线
● 起缩温度：≥70℃；
● 终缩温度：≥125℃
● 使用温度：-45℃～135℃
● 收缩比例：3：1
● 环保标准：RoHS
● 标准颜色：黑色
性能特性 |
||
性能 |
测试方法 |
性能指标 |
拉伸强度（Mpa) |
ASTMD 2671 |
≧12 |
断裂伸长率（%） |
ASTMD 2671 |
≧300 |
热老化后拉伸强度（Mpa) |
UL224 158℃*168h |
≧7.3 |
热老化后断裂伸长率（%） |
UL224 158℃*168h |
≧200 |
击穿强度（kv/mm) |
IEC 243 |
≧15 |
体积电阻率（Ω.cm) |
IEC 93 |
≧1*1014 |
热熔胶特性 |
||
性能 |
测试方法 |
性能指标 |
吸水率 |
ASTM-D570 |
<0.2% |
软化点 |
ASTM-E8 |
95℃ |
剥离强度（PE) |
ASTM-D1000 |
120N/25mm |
剥离强度（AL) |
ASTM-D1000 |
80N/25mm |
SBRS-(3X)G（3:1环保带胶热收缩套管-G型）产品规格 |
|||||||||
规格 |
收缩前最小内径mm |
自由收缩后 |
标准包装 |
适用范围（mm） |
|||||
lnch |
mm |
|
最大内径mm |
平均总壁厚mm |
平均胶层厚度mm |
米/盘 |
盘/箱 |
包装箱规格（cm） |
|
1/8 |
Φ3.2 |
≧3.2 |
≤1.00 |
0.90±0.15 |
0.35±0.10 |
200 |
10 |
46*46*44.5 |
1.0-3.1 |
3/16 |
Φ4.8 |
≧4.8 |
≤1.60 |
1.00±0.15 |
0.40±0.10 |
100 |
10 |
46*46*44.5 |
1.8-4.6 |
1/4 |
Φ6.4 |
≧6.4 |
≤2.20 |
1.25±0.15 |
0.45±0.12 |
100 |
6 |
46*46*44.5 |
2.4-6.4 |
5/16 |
Φ7.9 |
≧7.9 |
≤2.70 |
1.30±0.15 |
0.50±0.12 |
100 |
5 |
46*46*44.5 |
2.9-7.7 |
3/8 |
Φ9.5 |
≧9.5 |
≤3.20 |
1.40±0.15 |
0.50±0.12 |
50 |
5 |
46*46*44.5 |
2.9-7.7 |
1/2 |
Φ12.7 |
≧12.7 |
≤4.20 |
1.70±0.15 |
0.50±0.12 |
米/袋 36.6 |
袋/箱 5 |
包装箱规格（cm）130*20*16 |
4.4-12.5 |
5/8 |
Φ15 |
≧15 |
≤5.20 |
1.80±0.15 |
0.55±0.15 |
30.5 |
5 |
130*20*16 |
5.4-14.8 |
3/4 |
Φ19.1 |
≧19.1 |
≤6.30 |
1.95±0.15 |
0.55±0.15 |
30.5 |
6 |
130*20*16 |
6.5-18.8 |
1 |
Φ25.4 |
≧25.4 |
≤8.50 |
2.05±0.20 |
0.55±0.15 |
30.5 |
5 |
130*20*16 |
8.8-25 |
1-1/4 |
Φ30 |
≧30 |
≤10.20 |
2.20±0.20 |
0.60±0.15 |
24.4 |
5 |
130*20*16 |
10.5-30 |
1-1/2 |
Φ39 |
≧39 |
≤13.50 |
2.50±0.20 |
0.60±0.15 |
18.3 |
5 |
130*20*16 |
14.0-39 |
2 |
Φ50 |
≧50 |
≤17.00 |
2.80±0.25 |
0.70±0.15 |
12.2 |
5 |
130*20*16 |
17.5-49 |
5/2 |
Φ64 |
≧64 |
≤21.00 |
3.00±0.25 |
0.70±0.15 |
6.1 |
7 |
130*20*16 |
22-62 |
3 |
Φ75 |
≧75 |
≤25.00 |
3.00±0.30 |
1.00±0.20 |
1.22 |
—— |
130*40*46 |
26-72 |
7/2 |
Φ90 |
≧90 |
≤30.00 |
3.00±0.30 |
1.00±0.20 |
1.22 |
—— |
130*40*46 |
32-88 |
4 |
Φ100 |
≧100 |
≤34.00 |
3.00±0.30 |
1.00±0.20 |
1.22 |
—— |
130*40*46 |
36-90 |
5 |
Φ125 |
≧125 |
≤42.00 |
3.00±0.30 |
1.00±0.20 |
1.22 |
—— |
130*40*46 |
44-125 |
